紫外線照射器

UVee

uvee

東芝一次代理店 法人向け

ダウンライト(照明)タイプのUV照射器

有人環境で使用できる紫外線で
ウイルス抑制除菌を実現

ウイルス抑制
除菌を実現

東芝ライテック(株)

2021年1月発売

ウシオ電機製 光源モジュール搭載
ウイルス抑制・除菌用UV照射器UVee

有人環境OK

有人環境下で使用できる222nm紫外線を照射

表面除菌OK

有人環境下で使用できるため空間だけでなく、表面を直接除菌可能

人感センサー付

有人環境下の照射モードと無人
環境下のみの照射モードを選択

不特定多数の人々が集まる施設に最適です。
病院でも導入が始まっています。

商業施設
教育施設
老健施設
オフィス
病院

など

など

雑誌やニュースで話題の商品につき、非常にたくさんのお問い合わせをいただいております。
ご検討中の方は、どうぞお早めにお問い合わせください。

1営業日以内にお返事いたします

オンライン相談実施中

平日9:00~17:00
アプリやログイン不要。お使いのPCから数クリックで参加できます。 お問合せフォームよりお申込みください。

改良を重ねている商品につき、予告なく仕様変更し、最終仕様と異なる場合があります。予めご了承ください。

不特定多数の方が利用する場所に直接照射できます

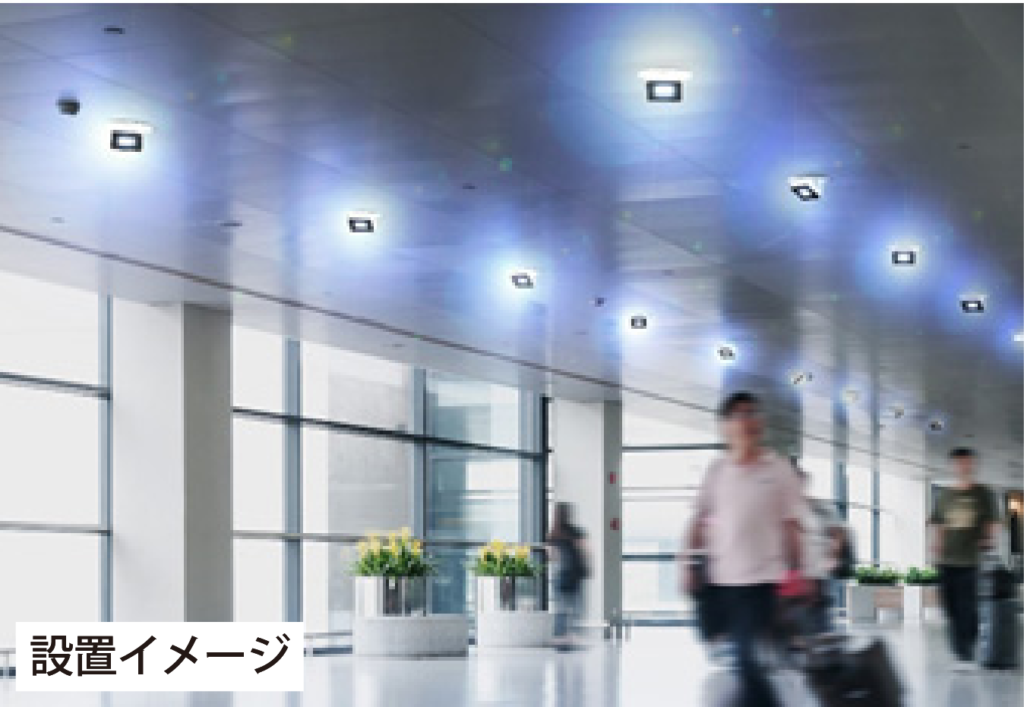

UVee 設置例

人が触れる部分に直接照射

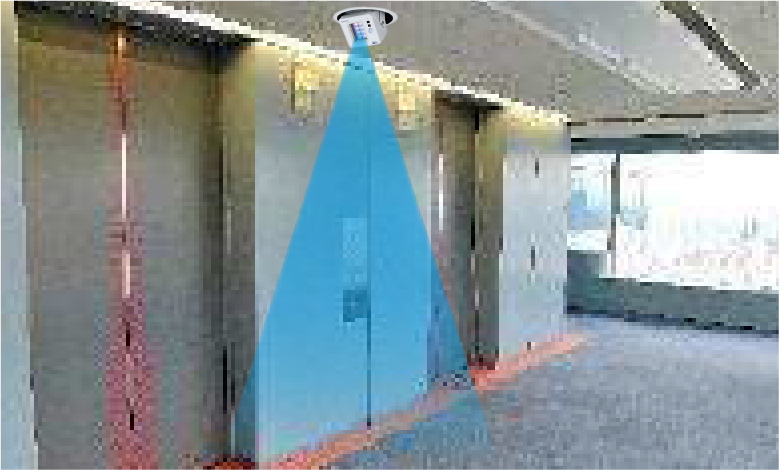

オフィス:エレベーター操作ボタン

ホテル:ドアノブ

病院:手すり

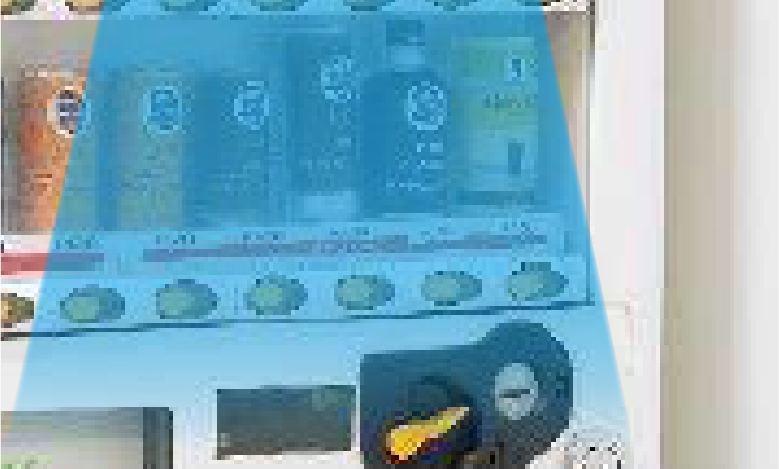

自動販売機:ボタン周り

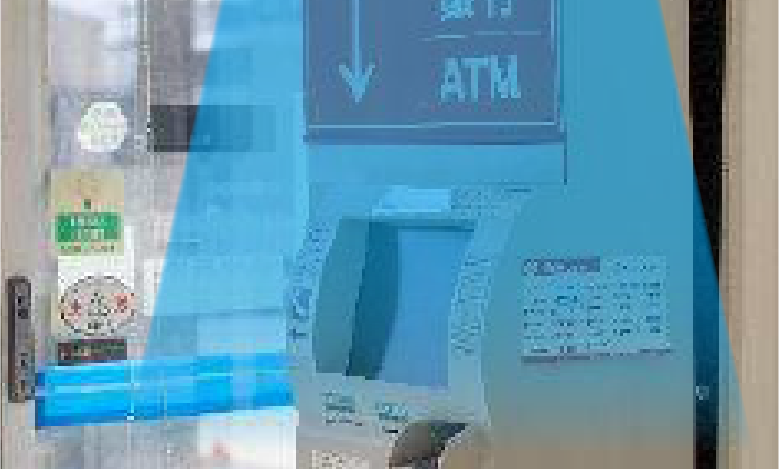

商業施設:ATM

コンビニエンスストア:レジの操作パネル

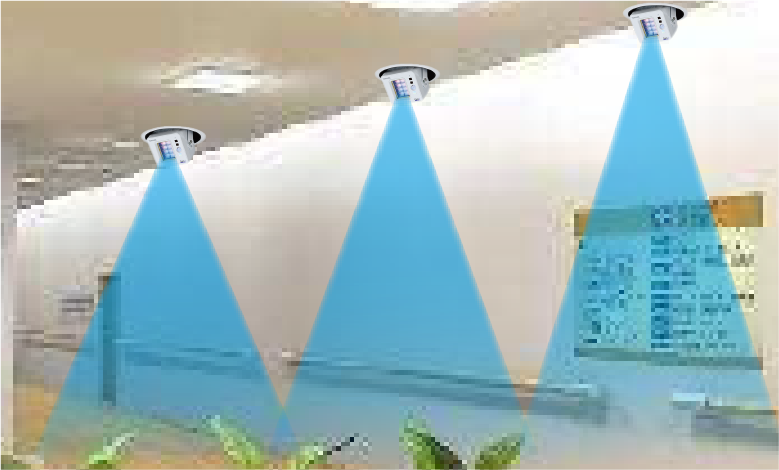

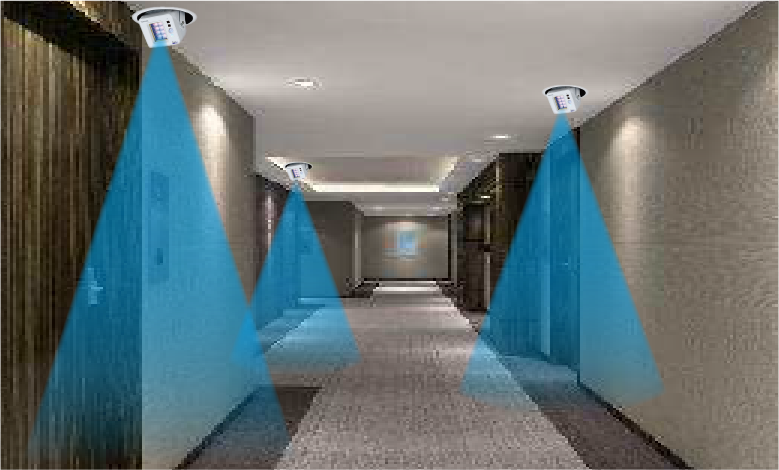

空間全体に直接照射

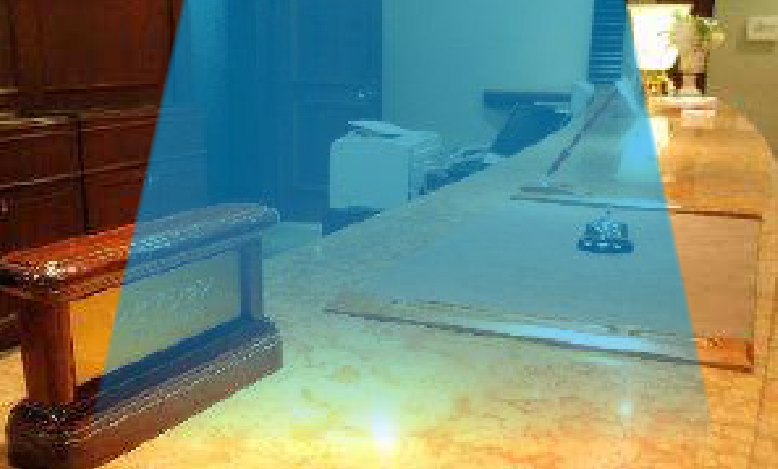

ホテル:フロント

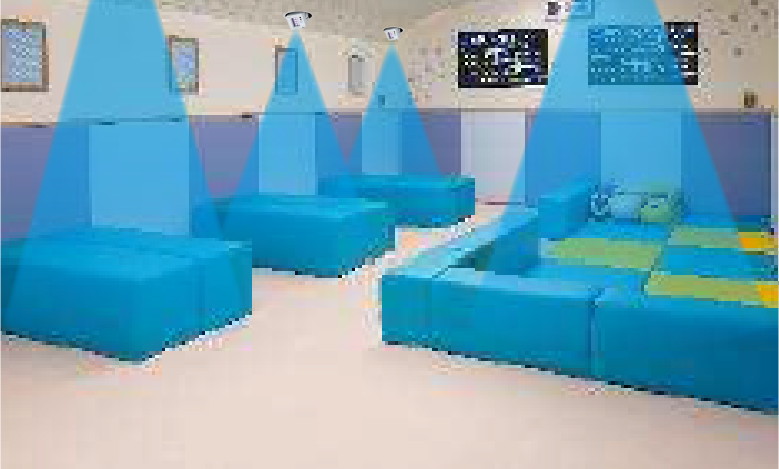

商業施設:キッズコーナー

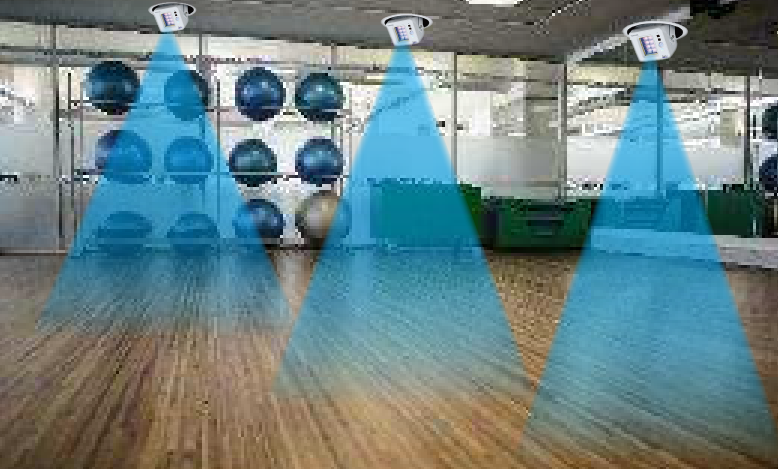

フィットネススタジオ

UVeeの特徴

1. 有人環境でも照射が可能
  空間・物体表面を除菌

紫外線除菌技術を用いたCare222®は、人や動物の皮膚や目に影響が小さい光源でありながら、紫外線本来のウイルス抑制・除菌能力を保持した新しい紫外線光源です。従来の254nm の殺菌ランプでは実現できなかった有人環境での照射が可能です。

uvee

2. センサーによる
  セーフティ機能搭載

光源に近付いた場合は、近接センサーにより強制消灯するセーフティ機能を設けています。また、内蔵人感センサーを使用することで、無人環境のみでの点灯も可能です。

uvee

3. 空間にフィット、
  狙って除菌

埋込器具なので、空間にフィットします。首振り角度45°、水平回転角度340°に調整できるので除菌対象を狙って照射できます。

uvee

有人環境での照射が可能な、新しい紫外線による
ウイルス不活化・殺菌技術

紫外線除菌技術を用いたCare222®は、人や動物の皮膚や目に影響が小さい光源でありながら、紫外線本来のウイルス抑制・除菌能力を保持した新しい紫外線光源です。従来の254nm の殺菌ランプでは実現できなかった有人環境での照射が可能です。

それに対し、ウシオ電機が開発した「Care222®」は、自社のエキシマランプ※に特殊な光学フィルタを組み合わせることで人体に有害な230nm以上の紫外線をカット。これにより、有人環境下においてウイルスや細菌の付着が疑われる空間や環境表面(建材や器具、衣服などに)に直接照射してのウイルス不活化・殺菌を可能にしました。

uvee

※ エキシマランプ(水銀を含有しないエキシマ発光による紫外線ランプで、ウシオ電機は222nmを主波長とする単色紫外線光源を使用)と特殊な光学バンドパスフィルタを組み合わせ、有人環境での照射が可能な紫外線波長域(200nm-230nm)のみを照射します。なお、本技術は米国コロンビア大学(所在地 : 米国ニューヨーク市)にて2012年に特許化され、ウシオ電機は全世界における独占実施権を有しています。
※ Care222®は、Ushio America, Inc.の商標または登録商標です。

有人環境でも照射が可能!空間・物体表面の除菌が可能

皮膚への影響について
222nmと254nmの波長では、タンパク質の吸収係数が異なる(222nmの角質透過率は0.01%)ため、皮膚の名部まで紫外線が透過しない。

uvee

目への影響について
222nmは角膜をほとんど透過しないため(222nmの角膜透過率は0.01%以下)、角膜炎や白内障を引き起こしにくい。

uvee

■ Care222®  従来の殺菌用紫外線254nm

ウイルス・菌に対する効果

紫外線による殺菌、不活化に必要なエネルギーは、積算光量で表され、
菌やウイルスの種類によって異なります。
99.9%の除菌、不活化に必要なエネルギーを下表に示します。

数値が小さい方が効果が高くなります。

uvee

ウイルスへの効果についてはウシオ電機ホームページでご確認ください。
参考:ウシオ電機株式会社HP https://clean.ushio.com/ja/efficacy/
Care222®は、ウシオ電機株式会社の子会社であるUshio America,Inc.の登録商標です。

紫外線照射の注意事項

人が一日に浴びてもよい222nm紫外線の許容限界値(TLV)はACGIH(アメリカ合衆国産業衛星専門官会議)およびJIS Z8812(有害紫外線放射の測定方法)により22mJ/cm2以下(1日当たり8時間以内)となっています。Care222®を使用する際は、この許容値内となるよう設置・運用してください。商品に付属の取扱説明書に記載の使用方法を遵守してご使用ください。

uvee
波長TLV※1相対分光有害作用※2
222nm22mJ/㎠27%
254nm6mJ/㎠100%

※1 TLV(JIS Z 8812参照) 1日(8時間)の人に対する紫外線暴露量の制限値。
※2 254nmの許容限界値を100%として算出。

製品仕様

改良を重ねている商品につき、予告なく仕様変更し、最終仕様と異なる場合があります。予めご了承ください。

■外観図

uvee

■寸法図

uvee

■仕様

器具形状埋込ユニバーサルダウンライト
形名UV-CU01007K-LS9 セミオーダー品▲
入力電圧AC100V~AC240V(電源端子台付)
消費電力19.3W(100V) 19.5W(200V) 19.9W(240V)
質量2.2kg
ランプ公称寿命3,000h
uvee

■各部の名称

uvee

■表示部

名称動作点灯状態
点灯表示LEDランプ点灯時青点灯
ランプ消灯時消灯
動作表示LED異常発生時赤点滅
運転中緑(点灯または点滅)
ランプ寿命 橙点灯

照射範囲と照射時間:表面除菌

uvee

照射範囲と照射時間:空間除菌(エアロゾル)

uvee

ランプ寿命交換
UVeeは、ランプ寿命後に光源部分を交換することで
継続的な使用が可能です。

施工上のご注意

設置・施工に関する注意事項

●本製品の電源系統は、照明器具やその他の機器と別系統にしてください。
 電源リセットにより自動スタート時刻を設定するため、別途スイッチを設けてください。
●設置する前に本体の設定スイッチで運転設定を行ってください。
 運用に合わせて、運転設定を設定してから取付してください。設置後、運転設定を変更しないでください。
●近距離で壁紙、樹脂製品に照射しないでください。
 紫外線は壁紙、樹脂製品を劣化させます。近距離で照射すると急激に変色する恐れがあります。
●点灯中、照射窓から1.0m以内に人、物体が入らないようにしてください。
 セーフティー機能を搭載していますので、近接センサーにより1.0m以内に人がはいると強制消灯します。

運用時の注意事項

●照射により臭いが発生することがあります。
 人、物に照射すると臭いが発生することがありますが、人体に害となる成分の臭いではありません。
 違和感や体調の変化等を感じた際は、ただちにご使用を取りやめ、医師にご相談ください。

●照射窓にひび、割れが見られた場合には直ちに電源をOFFしてください。
 有害紫外光が漏れ、目や皮膚に障害を起こす恐れがあります。
●照射中、照射直後に照射窓付近に素手で触らないでください。
 照射中、照射直後は照射窓及びその周辺部は高温になっている可能性があります。
 そのため照射窓やその周辺部には触らないようお願いいたします。

導入までの流れ

1台から日本全国納入いたします。

お問合せ

お問合せフォームからお問い合わせください。

資料請求や商品詳細、料金についてなど、お気軽にご連絡ください。
お問合せフォームはこちら >
お急ぎの場合お電話でも受付いたします。電話:0120-089-962 平日 9:00~17:00
電巧社 商品総合窓口のため、お電話の際は、「ユービーのページを見て」とお伝えください。

お打合せ

オンライン相談、お電話、メールにて、お話をお聞かせください。

製品のご説明や、御社のご要望をヒアリングさせていただきます。

提案・お見積

ヒアリング内容をもとに、ご提案いたします。

御社に最適なご提案、お見積りをご回答いたします。
納期は、お問合せください。

ご発注・納入

ご発注、納入となります。

取付工事は、一般的な電気工事会社さんで設置が可能です。
弊社でもエリアによって対応可能ですのでご相談ください。
