超軽量樹脂パネル(フレームあり)の特徴
フレーム付きDAS Solar製の超軽量樹脂太陽光パネル（モジュール）です。
積雪地域への設置も可能です。
超軽量
高品質な複合素材を採用することで、従来のガラスパネルと同出力で重さを約50％も軽減できました
容易な運搬・施工
超軽量・超薄型で運びやすく、施工しやすいため、
運搬・施工両方でコストを削減できます
ハーフカット＆SMBB技術
直列と並列の対象的な回路設計と、
信頼性の高いハンダ付けプロセスが特徴です
多様な環境に対応
多様な設置環境に対応し、
高い付加価値を実現できます
低温度で稼働
-40℃まで低温稼働が可能で、
発電効率がアップします
低照度で発電
早朝や夕方、曇天時などの低照度でも
優れた発電性能を発揮します

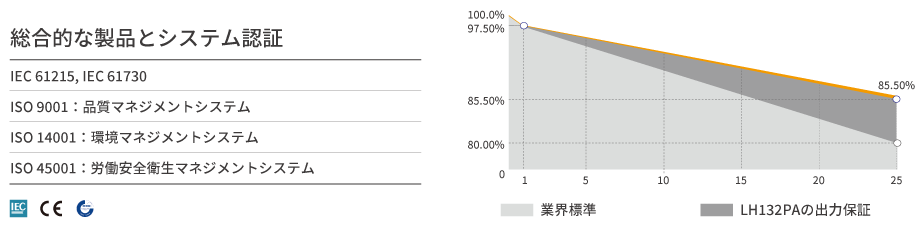

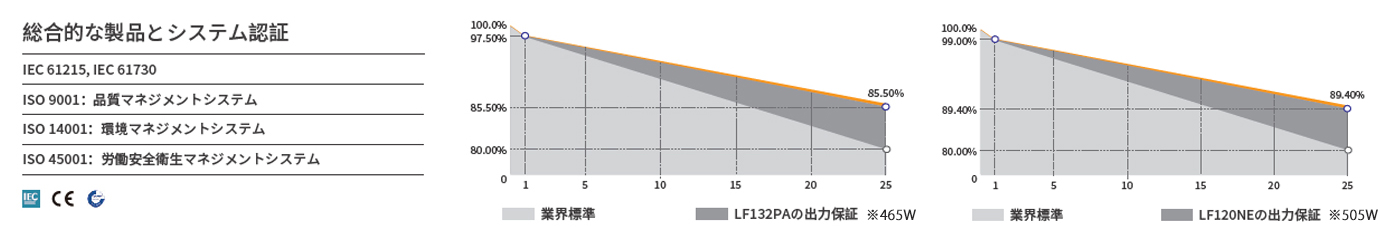

長期の製品保証とリニア出力保証が付きます
-1.00%初年度劣化率 -0.40%/年 ※505W
2年目以降劣化率 12年製品保証 25年リニア出力保証
「フレキシブルソーラーG+」は、超軽量・超薄型の太陽光発電パネルを多数ラインアップ。
耐荷重不足の屋根”、”曲がった屋根”や”壁面”など、今まで発電を諦めていた場所でも、
フレキシブルに発電を可能とするソリューションです。
465W
電気特性（STC*)
| 最大出力(Pmax/W) | 455 | 460 | 465 | 470 | 475 |
| 開放電圧(Voc/V) | 45.50 | 45.65 | 45.79 | 45.93 | 46.06 |
| 短絡電流（lsc/A) | 12.67 | 12.76 | 12.85 | 12.93 | 13.02 |
| 最大出力 動作電圧(Vmp/V) | 37.72 | 37.87 | 38.01 | 38.15 | 38.28 |
| 最大出力 動作電流(Imp/A) | 12.06 | 12.15 | 12.24 | 12.32 | 12.41 |
| 変換効率（％） | 18.9 | 19.1 | 19.3 | 19.5 | 19.7 |
STC＊（標準試験条件）：放射照度＝ 1000W/㎡，セル温度25°C，スペクトルAM=1.5
試験条件は表面を例にしております
電気特性（NMOT*）
| 最大出力(Pmax/W) | 341.7 | 345.5 | 349.2 | 353.0 | 356.7 |
| 開放電圧(Voc/V) | 43.35 | 43.50 | 43.63 | 43.76 | 43.89 |
| 短絡電流（lsc/A) | 10.21 | 10.28 | 10.35 | 10.42 | 10.49 |
| 最大出力 動作電圧(Vmp/V) | 35.16 | 35.30 | 35.43 | 35.57 | 35.69 |
| 最大出力 動作電流(Imp/A) | 9.72 | 9.79 | 9.86 | 9.93 | 9.99 |
NMOT＊（モジュール公称動作温度条件）：放射照度＝800W/㎡，環境温度20°c,
スペクトルAM=1.5，風速1m/s
試験条件は表面を例にしております
機械的性質
| セルタイプ | P型単結晶 |
| モジュール寸法 | 2110×1142×30mm |
| モジュール厚み | 30mm |
| モジュール質量 | 11.3kg |
| 出カケーブル | 4m㎡×250mm （カスタマイズ可能） |
| コネクタ | 類MC4シリーズ |
| ジャンクションボックス | IP68，バイパスダイオード×3 |
| フレーム | アルマイト処理 アルミニウム合金 |
動作条件
| 最大システム電圧 | DC1500V |
| 出力公差 | 0~+5W |
| 動作温度 | -40°C~+85°C |
| 最大ヒューズ 定格電流 | 22A |
| 静止荷重 | 正面5400Pa，裏面2400Pa |
温度係数
| 短絡電流(lsc)温度係数 | +0.038%/°C |
| 開放電圧(Voc)温度係数 | -0.262%/°C |
| 最大出力(Pmax)温度係数 | -0.341%/℃ |
| 公称動作セル温度(NMOT) | 43土2°C |
梱包条件
| コンテナ | 20’GP | 40’HQ |
| 枚/パレット | 36 | 36 |
| パレット/コンテナ | 5 | 22 |
| 枚/コンテナ | 180 | 792 |
外形寸法（mm）
特性図（470W)
505W
電気特性（STC*)
| 最大出力(Pmax/W) | 495 | 500 | 505 | 510 | 515 |
| 開放電圧(Voc/V) | 43.33 | 43.49 | 43.65 | 43.80 | 43.95 |
| 短絡電流（lsc/A) | 14.02 | 14.08 | 14.14 | 14.22 | 14.29 |
| 最大出力 動作電圧(Vmp/V) | 36.18 | 36.34 | 36.49 | 36.65 | 36.80 |
| 最大出力 動作電流(Imp/A) | 13.68 | 13.75 | 13.84 | 13.92 | 14.00 |
| 変換効率（％） | 19.7 | 19.9 | 20.1 | 20.3 | 20.5 |
STC＊（標準試験条件）：放射照度＝ 1000W/㎡，セル温度25°C，スペクトルAM=1.5
試験条件は表面を例にしております
電気特性（NMOT*）
| 最大出力(Pmax/W) | 375 | 378 | 382 | 386 | 390 |
| 開放電圧(Voc/V) | 41.38 | 41.53 | 41.68 | 41.83 | 41.98 |
| 短絡電流（lsc/A) | 11.31 | 11.36 | 11.40 | 11.47 | 11.52 |
| 最大出力 動作電圧(Vmp/V) | 33.95 | 34.12 | 34.24 | 34.38 | 34.53 |
| 最大出力 動作電流(Imp/A) | 11.03 | 11.09 | 11.16 | 11.23 | 11.29 |
NMOT＊（モジュール公称動作温度条件）：放射照度＝800W/㎡，環境温度20°c,
スペクトルAM=1.5，風速1m/s
試験条件は表面を例にしております
機械的性質
| セルタイプ | N型単結晶 |
| モジュール寸法 | 2201×1142×30mm |
| モジュール厚み | 30mm |
| モジュール質量 | 11.8Kg |
| 出カケーブル | 4mm²×250mm（カスタマイズ可能） |
| コネクタ | PV-DA02M2-XY |
| ジャンクションボックス | IP68,バイパスダイオード×3 |
| フレーム | アルマイト処理 アルミニウム合金 |
動作条件
| 最大システム電圧 | DC1500V |
| 出力公差 | 0~+5W |
| 動作温度 | -40°C~+85°C |
| 最大ヒューズ 定格電流 | 22A |
| 静止荷重 | 正面5400Pa，裏面2400Pa |
温度係数
| 短絡電流(lsc)温度係数 | +0.045%/℃ |
| 開放電圧(Voc)温度係数 | -0.25%/℃ |
| 最大出力(Pmax)温度係数 | -0.280%/℃ |
| 公称動作セル温度(NMOT) | 43土2°C |
梱包条件
| コンテナ | 20’GP | 40’HQ |
| 枚/パレット | 36 | 36 |
| パレット/コンテナ | 5 | 20 |
| 枚/コンテナ | 180 | 720 |

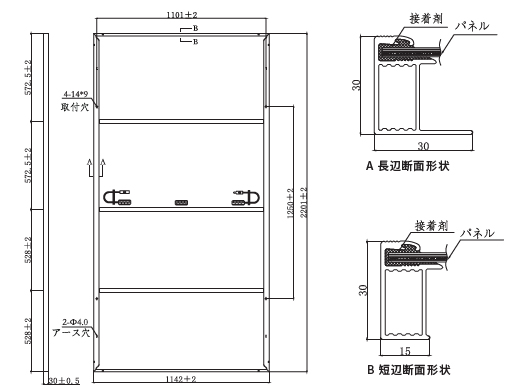

外形寸法（mm）

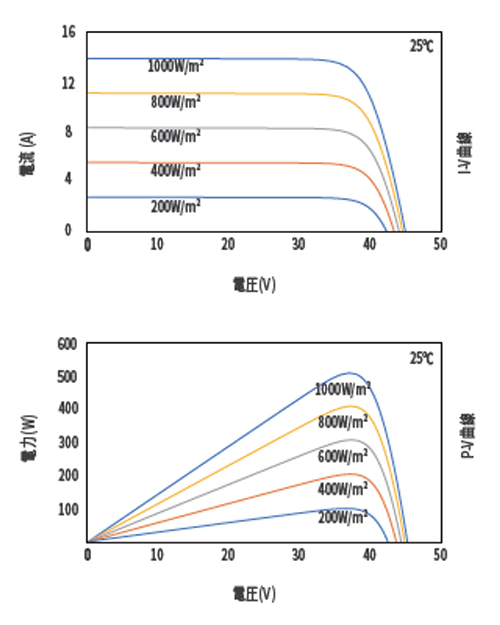

特性図（505W)
