超軽量フレキシブルパネル(PEAKUP POWER)の特徴
PEAKUP POWER製の超軽量フレキシブル太陽光パネル（モジュール）です。壁面、重塩害地域への設置も可能です。
超軽量・超薄型設計
重さはわずか2.5kg/㎡、厚みは2.0mmと、
軽量で薄型です
※410～430Wの場合
多様な設置対象
工場や倉庫、農業用施設や物流センターなど耐荷重に不安がある屋根や屋上にも対応可能です
高効率IBCセルを搭載
バックコンタクト導電式で、セルの変換効率が26％以上。低照度でも優れた発電性能を発揮します
簡単設置
固定金具なしで、直接貼り付け可能です
”超軽量フレキシブルパネル”は設置方法が大切です！
～細部までこだわった”安心の施工”を提供いたします～

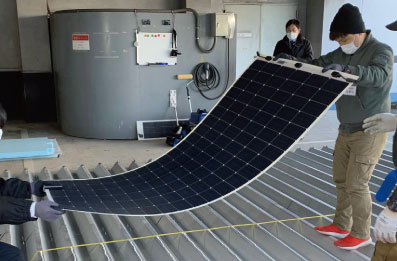

単なる“貼る”ではない、高品質な接着施工
「お客様が安心できる高品質な接着施工を提供したい」
そんな思いから、他社にはない3つの安心を盛り込んだ当社独自の接着施工（特許出願中）を
ご提供いたします。
1 安心の接着強度
風洞実験による接着強度試験を実施し、十分な強度を確認。
自社開発の強度試験機を使用して、全案件において提案段階で
被着体への接着強度を確認。
2 高品質な施工
接着剤の塗布方法などで品質差がでないように、厳しい基準で
ライセンス講習を実施。
本ライセンスを取得した認定代理店の技術者のみが施工いたします。
3 施工後も強度点検
施工後も年次点検※にて、接着強度を強度試験機により数値で確認。
台風の多い地域でも、安心してご利用いただけます。

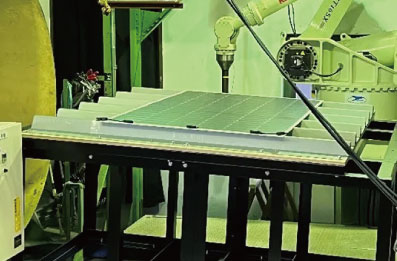

風洞実験を国内施設で実施しました
当社が日本で初めて採用した、最長20年の施工保証※
などを保証します。※施工保証には各種条件がございます
台風が多い日本だからこそ手厚い保証で安心を
～超軽量フレキシブルパネル「PEAKUP POWERモジュール」ならメーカー保証＋独自施工20年*保証～
「台風で剝がれないか心配です…」これは、お客様からもっともよくいただくご質問です。
そこで当社では、お客様に安心してご検討・導入いただけるよう、
メーカーの品質保証・出力保証に加えて、独自の「施工20年保証*」を組み合わせて提供しております。
日本市場に超薄型パネルが広まった当時、施工保証付きの商品はありませんでした。
当社は高い技術力で接着施工を行っており、また販売・施工・メンテナンスまで一貫対応が可能です。
だからこそ日本で初めてこの施工保証をご提供することができ、お客様にもご好評をいただいております。
*施工保証には各種条件がございます、詳しくはお問合せ下さい。
EPC事業者様・ビルオーナー様に、ご安心いただける確かな保証
- 接着したパネル（モジュール）が剥がれた場合の補修
- 屋根から雨漏りが発生した場合の賠償・補修
- 自然災害時の補修（火災・台風・物体の飛来など）
- パネル（モジュール）が近隣に飛散した場合の賠償
*個別案件により内容が異なる場合がございます。詳細はお問い合わせください
メーカー保証＋保険＋再保険＝万全な保証
保証はメーカー保証に加えて、保険もかけられており、非常に手厚くなっております。中国最大の保険会社である平安保険とイギリスとの保険会社LLOYD’Sが再保険いたします。
メーカー名：Sunport Power、PEAKUP POWER
各種認証取得 / 試験結果
パネル（モジュール）は各種の認証取得と試験データが揃っています。
CE、TUV、IEC、日本のケミトックスなどの試験データも全部揃っております。
410～430W
電気特性
| 形式 | PKQJH57I415 | PKQJH57I420 | PKQJH57I425 | PKQJH57I430 | PKQJH57I435 | |||||
| 測定条件 | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT |
| 出力(Pmpp)/W | 415 | 313 | 420 | 317 | 425 | 320 | 430 | 323 | 435 | 327 |
| 最大動作電流(Impp)/A | 12.03 | 9.63 | 12.10 | 9.68 | 12.16 | 9.74 | 12.23 | 9.79 | 12.30 | 9.85 |
| 最大動作電圧(Vmpp)/V | 34.53 | 32.50 | 34.74 | 32.71 | 34.96 | 32.91 | 35.18 | 33.11 | 35.40 | 33.31 |
| 短絡電流(Isc)/A | 12.88 | 10.53 | 12.95 | 10.60 | 13.03 | 10.66 | 13.11 | 10.73 | 13.19 | 10.79 |
| 開放電圧(Voc)/V | 41.18 | 39.18 | 41.39 | 39.39 | 41.61 | 39.59 | 41.83 | 39.80 | 42.04 | 40.01 |
| モジュール変換効率(η)/% | 21.4% | 21.7% | 21.9% | 22.2% | 22.5% | |||||
| SCT(標準測定条件)：照度1000W/m、大気圧1.5、温度25℃、測定公差±3% | ||||||||||
| NOCT(動作温度条件)：照度800W/m、大気圧1.5、環境温度20℃、風速1m/s | ||||||||||
動作条件
| 動作温度範囲 | -40~+85℃ |
| 最大ヒューズ定格電流 | 25A |
| 安全等級 | II |
| 防火等級(IEC 61730) | C |
| 最大システム電圧 | DC1500V |
機械的性質
| セル種類 | 単結晶IBCセル182.2×91.9mm(6×19) |
| 外形寸法 （L×W×H） | 1880mmx1170mm×2mm |
| 重量 | 5.2kg(±0.5kg) |
| ケーブル | 4ｍ㎡(IEC)長さ300mm、カスタム可能 |
| ジャンクションボックス | IP 68 |
| コネクタ | MC4互換 |
温度係数
| 電圧温度係数 | -0.220%/℃ |
| 電流温度係数 | +0.050%/℃ |
| 出力温度係数 | -0.240%/℃ |
| 公差範囲 | 0~+3W |
| セル動作温度 | 43±2℃ |
温度係数
| 規格 | PL積み数 | PL数量 | 総枚数 |
| 40’HQ | 126 | 18 | 2268 |

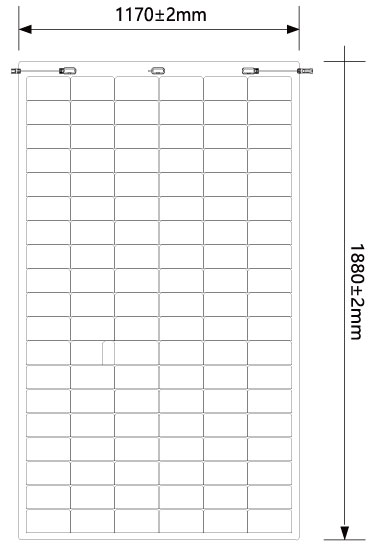

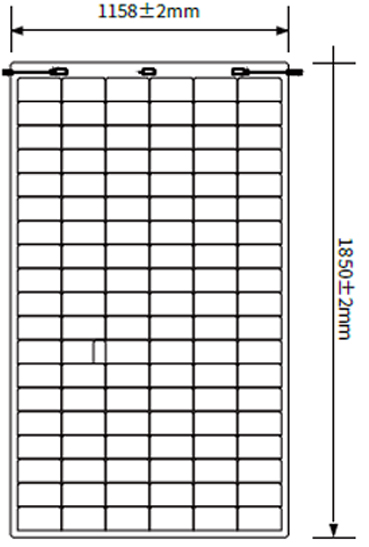

モジュールサイズ
74～80W
電気特性
| 形式 | PKQJHA6K74 | PKQJHA6K77 | PKQJHA6K80 | |||
| 測定条件 | STC | NOCT | STC | NOCT | STC | NOCT |
| 出力(Pmpp)/W | 74 | 56 | 75 | 58 | 80 | 60 |
| 最大動作電流(Impp)/A | 5.92 | 4.73 | 6.04 | 4.83 | 6.16 | 4.92 |
| 最大動作電圧(Vmpp)/V | 12.56 | 11.84 | 12.78 | 12.03 | 12.99 | 12.23 |
| 短絡電流(Isc)/A | 6.39 | 5.23 | 6.51 | 5.32 | 6.63 | 5.42 |
| 開放電圧(Voc)/V | 15.05 | 14.32 | 15.29 | 14.55 | 15.52 | 14.77 |
| モジュール変換効率(η)/% | 20.83% | 21.68% | 22.52% | |||
| SCT(標準測定条件)：照度1000W/m、大気圧1.5、温度25℃、測定公差±3% | ||||||
| NOCT(動作温度条件)：照度800W/m、大気圧1.5、環境温度20℃、風速1m/s | ||||||
動作条件
| 動作温度範囲 | -40~+85℃ |
| 最大ヒューズ定格電流 | 12A |
| 安全等級 | II |
| 防火等級(IEC 61730) | C |
| 最大システム電圧 | DC1500V |
機械的性質
| セル種類 | 単結晶IBCセル182.2×91.9mm,(1×21) |
| 外形寸法 （L×W×H） | 2049mmx229mm×2mm(±2mm) |
| 重量 | 1.1kg(±0.3kg) |
| ケーブル | 4ｍ㎡(IEC)長さ300mm、カスタム可能 |
| ジャンクションボックス | IP 68 |
| コネクタ | MC4互換 |
温度係数
| 電圧温度係数 | -0.220%/℃ |
| 電流温度係数 | +0.050%/℃ |
| 出力温度係数 | -0.240%/℃ |
| 公差範囲 | 0~+5W |
| セル動作温度 | 43±2℃ |

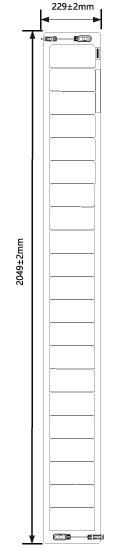

モジュールサイズ
