アトラスコプコから新世代型コンプレッサが誕生

最新給油式インバータコンプレッサ

インバータ機モータ出力5.5kW～110kW

商品選びなどのご相談、お見積り歓迎いたします

資料をご希望の方は、フォームに「資料請求」とご記入ください。

アトラスコプコは世界初のスクリュコンプレッサを開発・製造を手掛けてきました。
ワールドマーケットシェアNo.１のエアテクノロジーで、地球環境改善に取り組んでいます。
新世代コンプレッサインバータ駆動（GA VSD^Ｓ）モデルは、自社定速機に比べて平均省エネ率60％を達成。モータ速度を自動調整し従来の無駄なアイドリング時間や放風ロスをゼロに！

. 主なご利用企業様例

工場でのCO2と電気代の削減を目指している自動車メーカー、半導体メーカー
カーボンニュートラルを目標に掲げている飲料メーカー、乳製品工場
環境にやさしい製品づくりを支えている洗剤メーカー

. 概要

驚異の60％省エネでCO2とコストを大幅削減したサステナブルコンプレッサGA VSD^S。
コンプレッサ史上初レアアースを使わないIE5フェライトアシスト同期リラクタンスモータを採用、圧縮機とモータを竪型直結でコンパクトスリム設計、自社製インバータ「NEOS NEXT」を搭載。

. 特徴

フェライトアシスト同期リラクタンスモータ（FASynRM）により圧縮効率アップ
コンプレッサ専用コンパクトインバータ（保護構造IP54）
モータ速度を自動調整し平均省エネ率60％（自社比）を達成
省エネ・低騒音インバータ冷却ファン
スマート温調弁メンテナンスフリー、オイルフロー制御による理想的なオイル噴射温度
監視・制御（エレクトロニコン）でエネルギーの最適化
新開発の吸入フィルタにより濾過効率アップ、圧力損失の低減を実現

. 仕様

画像をクリックすると拡大画像が表示されます。

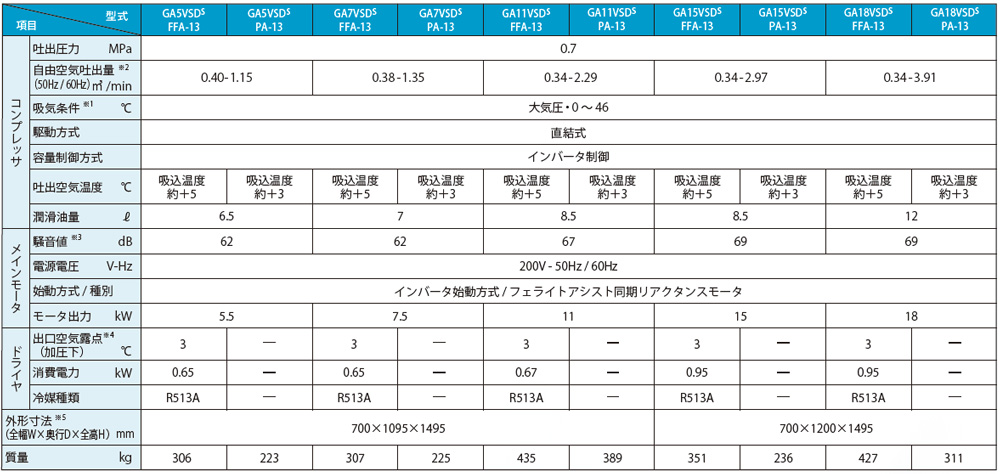

GA 5-18 VSDs

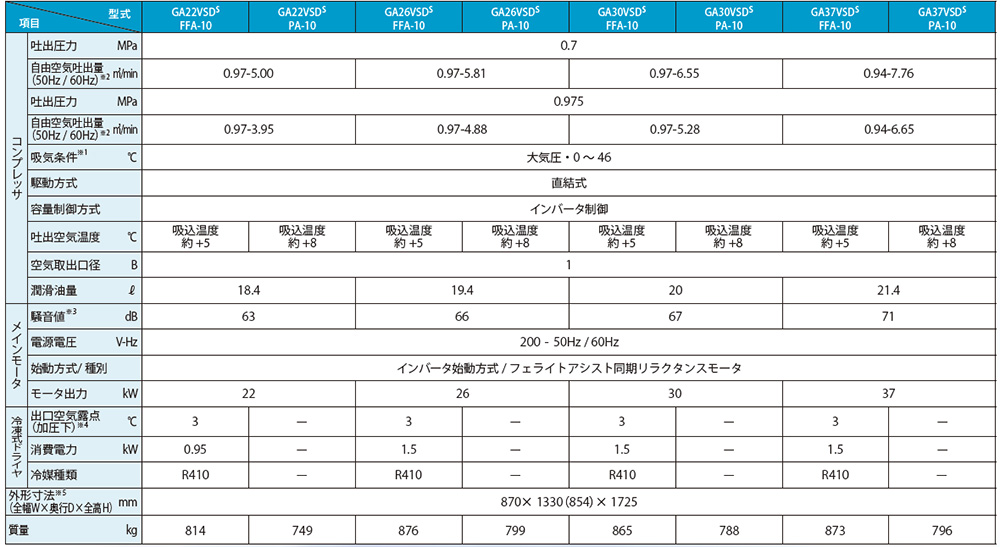

GA 22-37 VSDs

上記、電源電圧欄に記載のない仕様に関しては、別途お問い合わせください。
※1. 周囲温度が46℃を超えないように換気を行ってください。
※2. 表示の自由空気吐出量は、上記の吐出圧力時の状態においてISO1217 Annex-Cに従って測定したユニット性能です。
標準状態吸気圧力（1bar）吸気温度20℃
端数小数点第三位を四捨五入しています。
※3. 騒音値はISO2151:2004の規格に基づきISO9614/2の手法を用いて測定した値です。（許容誤差3dB(A)）
※4. 圧力下露点は、ドライヤ設計の周囲温度20℃、相対湿度100%環境状態における値です。
※5. 外観寸法は、パッケージ外周寸法です。圧縮空気は、直接人体に吸引する呼吸器系の機器には使用できません。圧力変動を減少させて省エネ効果を上げるため、必ずレシーバータンクを設置してください。（）はPA（ドライヤなし）の外形寸法です。

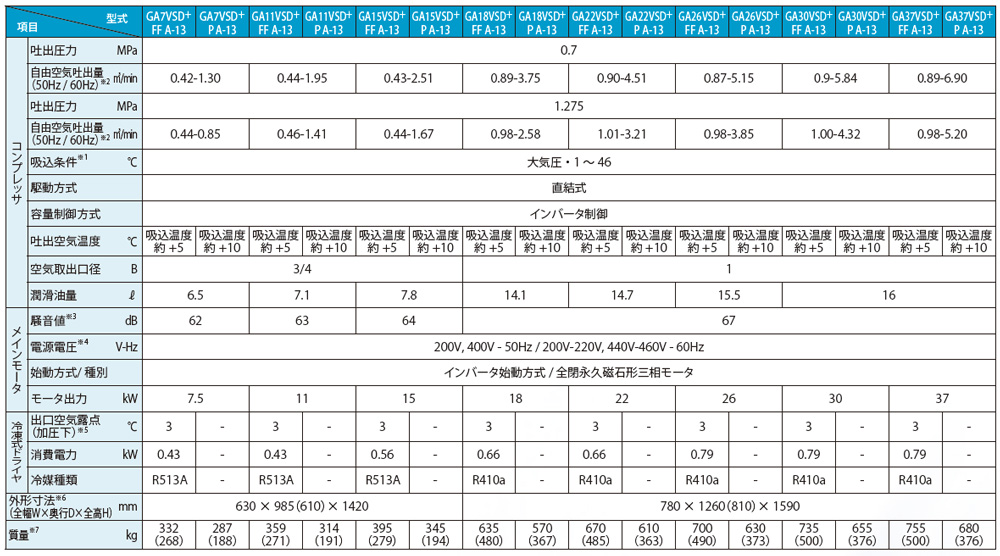

GA 7-37 VSD+

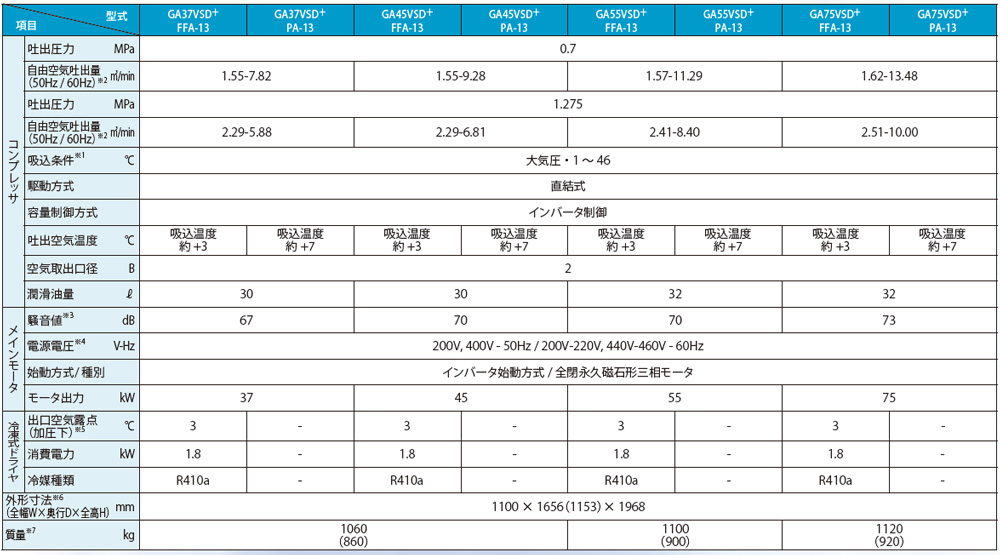

GA 37-75 VSD+

※1. 周囲温度が46℃を超えないように適切な換気を行ってください。
※2. 表示の自由空気吐出量は、上記表の吐出圧力時の状態において ISO1217_ed4 2009, annexC 規格に基づき保証された値です。端数小数点第三位を四捨五入しています。
※3. 騒音値は ISO2151:2004 の規格に基づきISO9614/2 の手法を用いて測定した値です。
※4. 60Hz マシンの仕様電圧は、200-220 共用、440-460 共用です。
※5. 出口空気露点はドライヤ設計の周囲温度25℃、ドライヤ吸入空気温度35 ℃　吸入圧力0.7MPa、相対湿度100% 環境状態における値です。
※6. 外形寸法は、パッケージ外周寸法です。外観・仕様につきましては、予告無く変更することがあります。圧縮空気は、直接人体に吸引する呼吸器系の機器には使用できません。圧力変動を減少させて省エネ効果を上げるため、必ずレシーバタンクを設置してください。（　）は PA（ドライヤなし）の外形寸法です。
※7.（　）内は 400V/50Hz, 440V-460/60Hz 仕様の質量です。

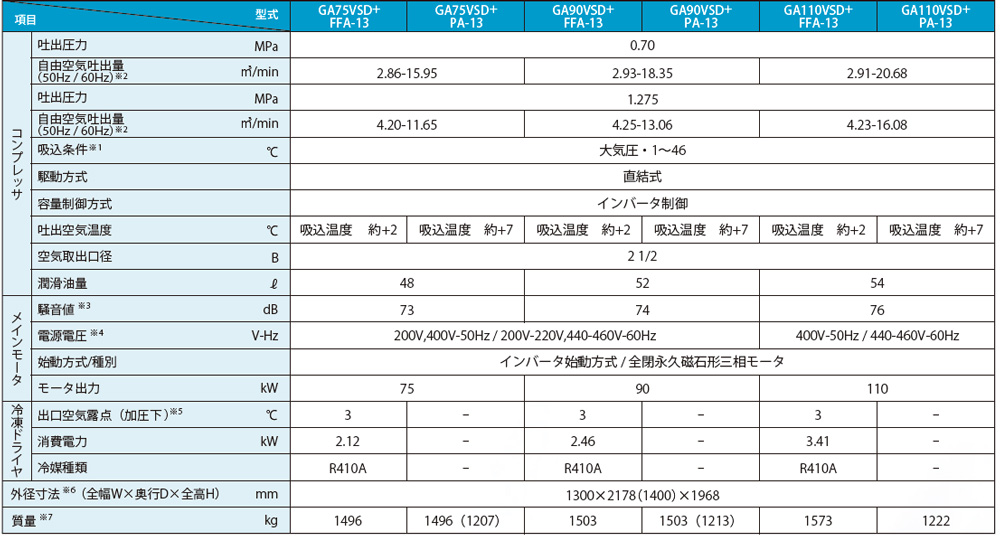

GA 75-110 VSD+（空冷機）

※1. 周囲温度が46℃を超えないように適切な換気を行ってください。
※2. 表示の自由空気吐出量は、上記表の吐出圧力時の状態において ISO1217_ed4 2009, annexC 規格に基づき保証された値です。端数小数点第三位を四捨五入しています。
※3. 騒音値は ISO2151:2004 の規格に基づきISO9614/2 の手法を用いて測定した値です。
※4. 60Hz マシンの仕様電圧は、200-220 共用、440-460 共用です。
※5. 出口空気露点はドライヤ設計の周囲温度25℃、ドライヤ吸入空気温度35 ℃吸入圧力0.70MPa、相対湿度100% 環境状態における値です。
※6. 外形寸法は、パッケージ外周寸法です。外観・仕様につきましては、予告無く変更することがあります。圧縮空気は、直接人体に吸引する呼吸器系の機器には使用できません。圧力変動を減少させて省エネ効果を上げるため、必ずレシーバタンクを設置してください。（　）は PA（ドライヤなし）の外形寸法です。
※7.（　）内は 400V/50Hz, 440V-460/60Hz 、PA（ドライヤなし）の仕様の質量です。

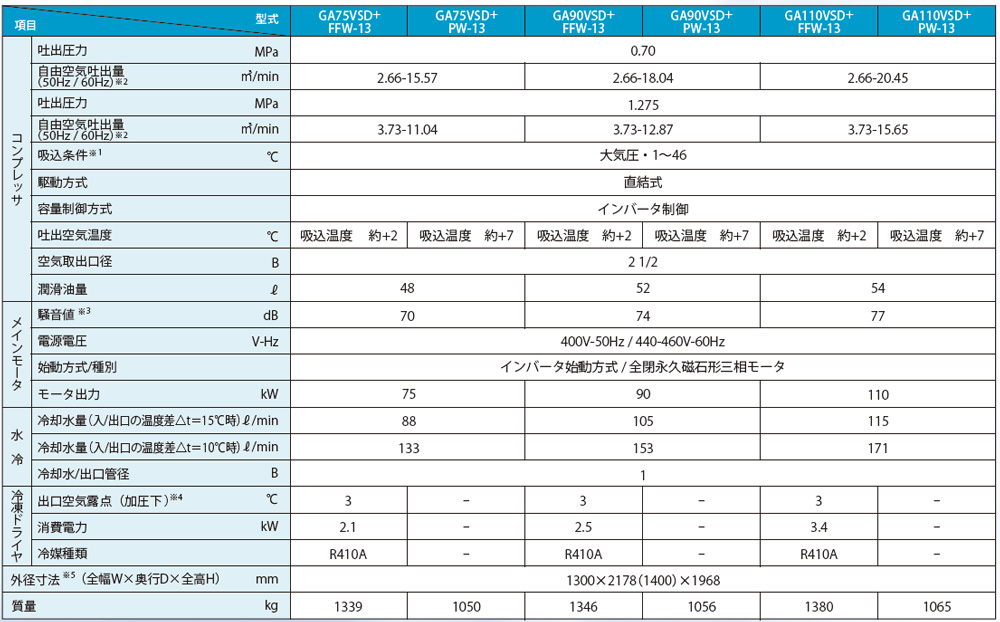

GA 75-110 VSD+（水冷機）

※1. 周囲温度が46℃を超えないように適切な換気を行ってください。
※2. 表示の自由空気吐出量は、上記表の吐出圧力時の状態において ISO1217_ed4 2009, annexC 規格に基づき保証された値です。端数小数点第三位を四捨五入しています。
※3. 騒音値は ISO2151:2004 の規格に基づきISO9614/2 の手法を用いて測定した値です。
※4. 出口空気露点はドライヤ設計の周囲温度25℃、ドライヤ吸入空気温度35 ℃　吸入圧力0.70MPa、相対湿度100% 環境状態における値です。
※5. 外形寸法は、パッケージ外周寸法です。外観・仕様につきましては、予告無く変更することがあります。圧縮空気は、直接人体に吸引する呼吸器系の機器には使用できません。圧力変動を減少させて省エネ効果を上げるため、必ずレシーバタンクを設置してください。（　）は PA（ドライヤなし）の外形寸法です。

容量FAD l/s	88 l/s – 150 l/s
作動圧力	7.5 bar(e) – 13 bar(e)
搭載モーター電力	37 kW – 45 kW
容量FAD	317 m³/hr – 539 m³/hr
